Мікроконтролери для початківців: збираємо перший пристрій на Arduino

Напевно, кожен із нас хоча б раз бачив цікавий електронний пристрій і думав: «Як було б круто створити щось подібне власноруч!». Можливо, це була система автоматичного поливу квітів, розумна гірлянда чи маленький робот. Раніше світ електроніки здавався закритим клубом для інженерів, але сьогодні, завдяки таким платформам, як Arduino, він відкритий для всіх охочих. Створення власних гаджетів стало доступним, захопливим і напрочуд простим.

В основі більшості таких пристроїв лежить мікроконтролер. Якщо говорити просто, це маленький комп’ютер, розміщений на одній мікросхемі. Він не має монітора чи клавіатури, але вміє виконувати одну програму, керуючи різноманітними датчиками, двигунами та іншими компонентами. А Arduino — це ідеальна відправна точка для знайомства з цим дивовижним світом. Цей посібник допоможе вам зробити перші кроки, зібрати свій дебютний пристрій і зрозуміти, що електроніка – це не страшно, а дуже цікаво.

Що таке Arduino і чому це ідеальний вибір для новачка?

Коли люди говорять «Arduino», вони зазвичай мають на увазі не просто одну річ, а цілий комплекс інструментів, створений спеціально для ентузіастів, митців, студентів та всіх, хто хоче втілити свої ідеї в життя за допомогою електроніки. Ця платформа свідомо спрощена, щоб зробити поріг входу максимально низьким.

Не просто плата, а ціла екосистема

Успіх Arduino криється в тому, що це одночасно і фізичний пристрій, і програмне забезпечення. Фізична частина – це плата з мікроконтролером та всіма необхідними компонентами для його роботи. Програмна частина – це безкоштовне середовище розробки Arduino IDE (Integrated Development Environment), де ви пишете код і завантажуєте його на плату. Важливо те, що Arduino є проєктом з відкритим вихідним кодом. Це означає, що будь-хто може вивчати, модифікувати та створювати власні версії плат. Саме завдяки цьому навколо платформи виросла гігантська світова спільнота, яка ділиться знаннями, створює тисячі посібників та розробляє безліч додаткових модулів.

Ключові переваги Arduino

Чому ж мільйони новачків у всьому світі обирають саме цю платформу для старту? Причин декілька, і кожна з них робить ваш шлях в електроніці значно приємнішим.

• Доступна ціна. Оригінальні плати та їхні численні аналоги коштують недорого, що дозволяє експериментувати без значних фінансових вкладень.
• Простота використання. Підключення до комп’ютера відбувається через звичайний USB-кабель, а мова програмування є спрощеною версією C++, яку легко освоїти.
• Величезна спільнота. Якщо у вас виникне питання, швидше за все, хтось уже ставив його до вас. Форуми, блоги та відео на YouTube повні готових рішень та прикладів.
• Широкий вибір модулів. Існують сотні додаткових плат, які називаються «шилдами» (shields) та модулями. Вони легко підключаються до Arduino і розширюють її можливості: додають GPS, Wi-Fi, керування двигунами тощо.
• Низький поріг входу. Вам не потрібні глибокі знання в програмуванні чи схемотехніці, щоб почати. Ви можете зібрати свій перший робочий пристрій вже за годину.

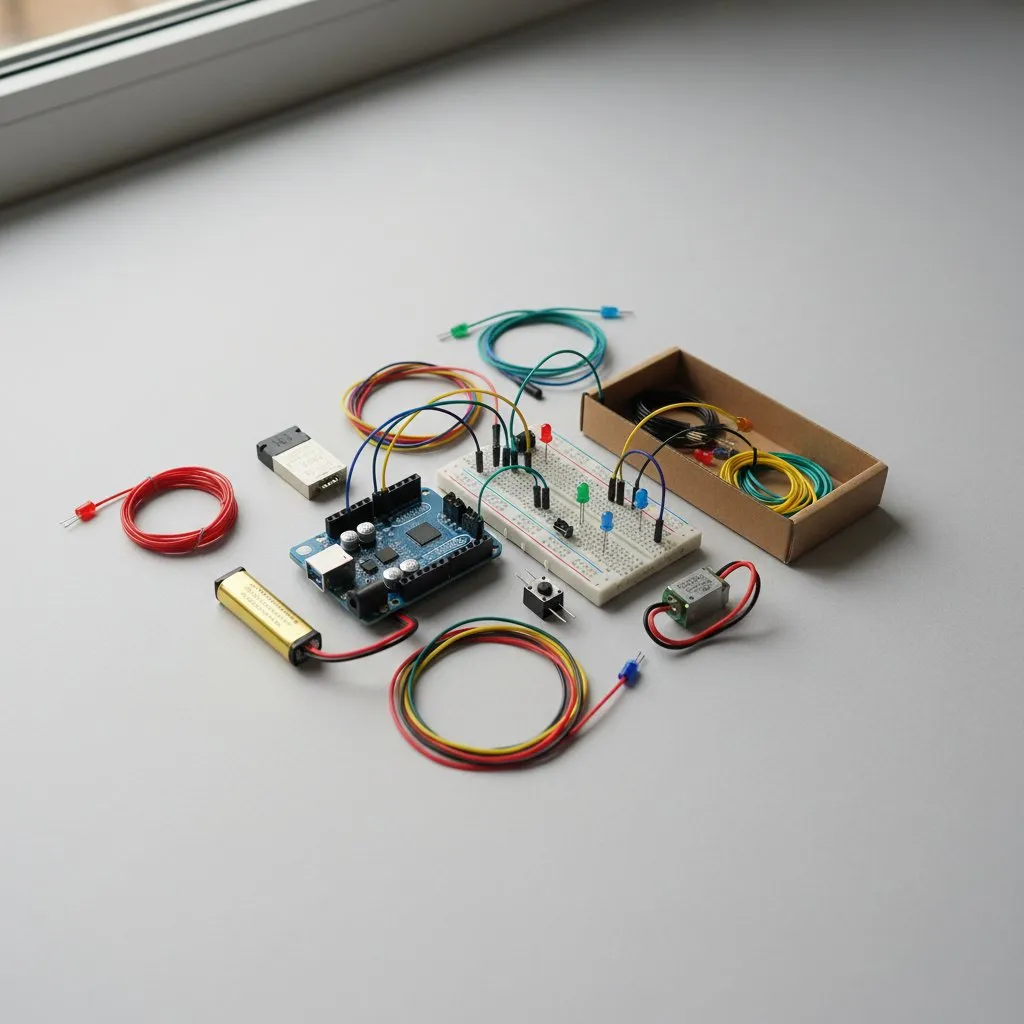

Необхідне обладнання: ваш перший набір інструментів

Для перших кроків вам не знадобиться повноцінна лабораторія чи дорогі інструменти. Достатньо мати базовий набір компонентів, який дозволить зібрати десятки різних проєктів. Найзручніший спосіб отримати все й одразу — придбати готовий стартовий набір для Arduino.

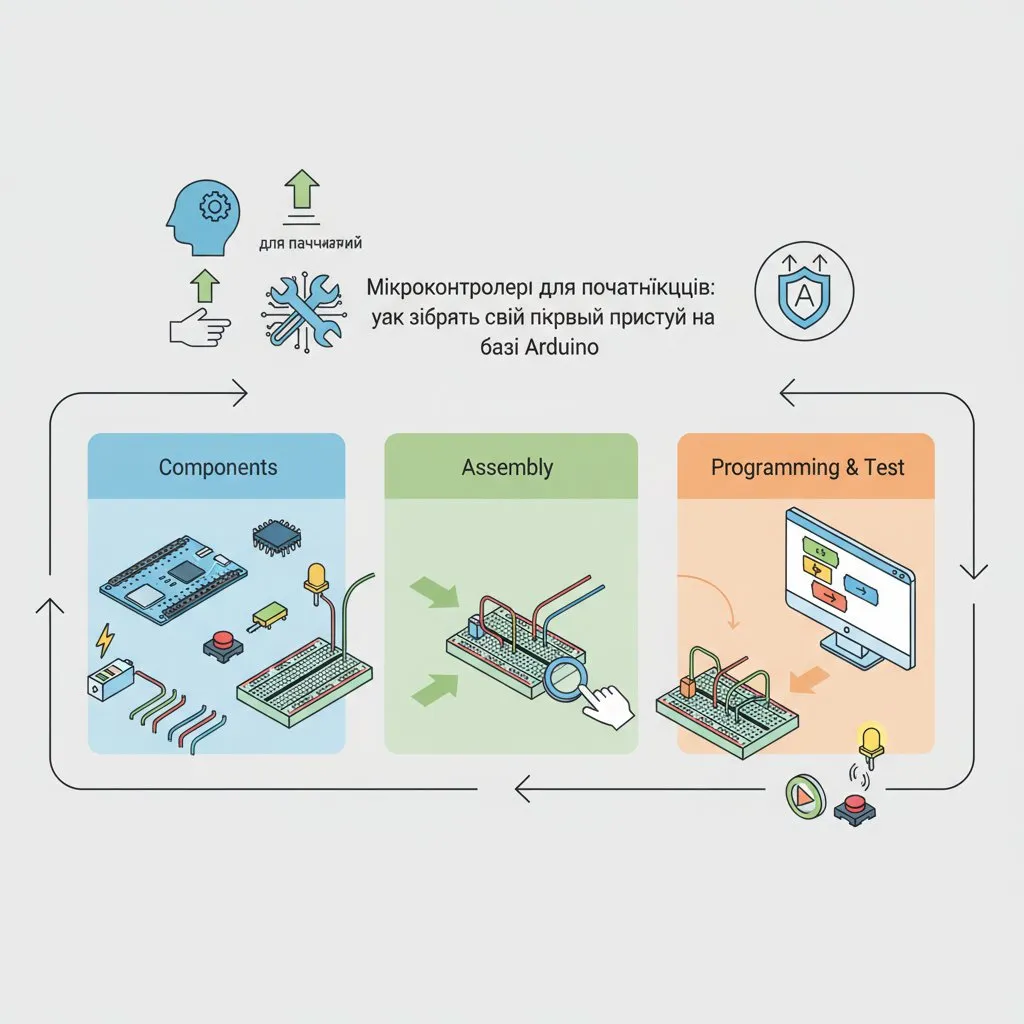

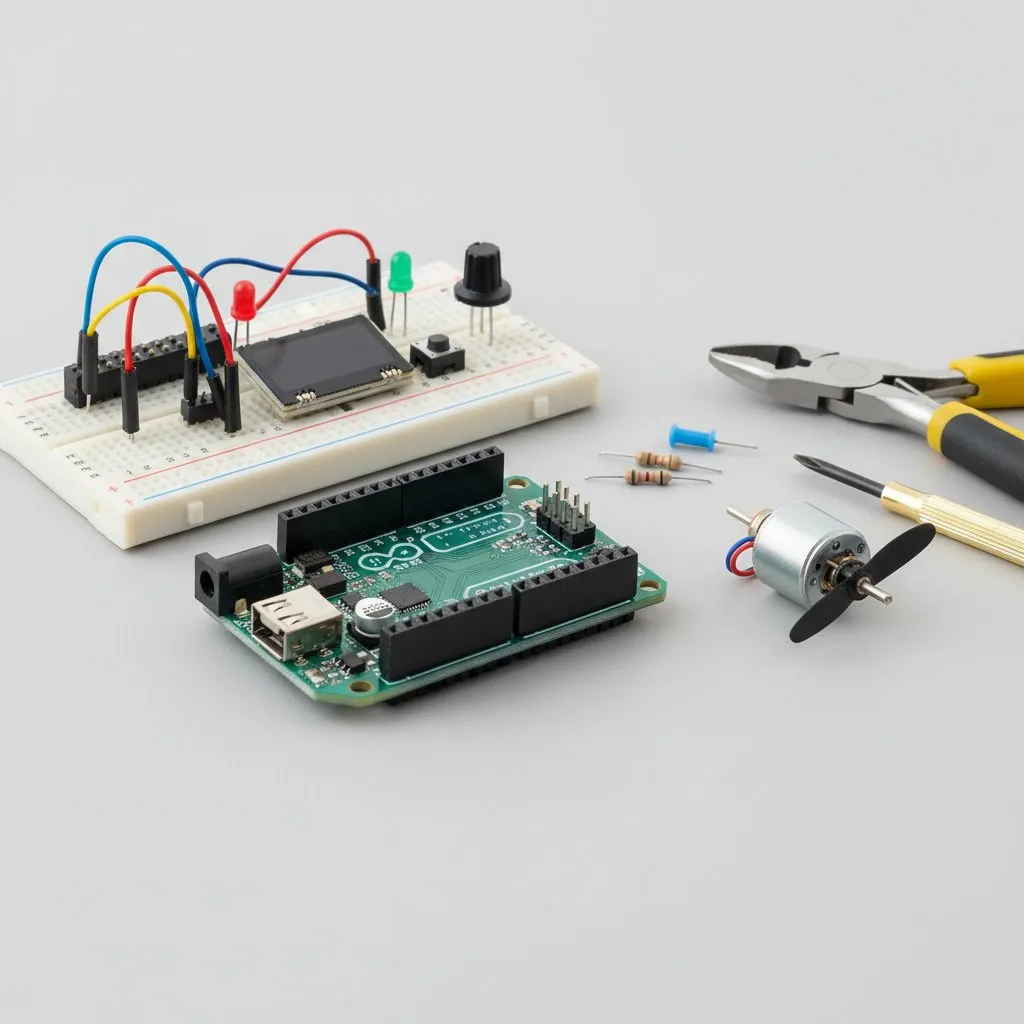

Основні компоненти для старту

Якщо ви вирішили збирати комплект самостійно, ось список того, без чого важко обійтися на самому початку. Цей набір є універсальним і підійде для реалізації більшості базових ідей.

• Плата Arduino. Найпопулярнішим вибором для початківців є Arduino Uno. Вона має достатню кількість портів і є стандартом, на який орієнтована більшість посібників.
• USB-кабель (тип A-B). Він потрібен для підключення плати до комп’ютера, її живлення та завантаження програм.
• Макетна плата (breadboard). Це пластикова дошка з безліччю отворів, яка дозволяє збирати електронні схеми без паяння. Компоненти просто вставляються в отвори.
• З’єднувальні дроти (jumper wires). Набір різнокольорових дротів для з’єднання компонентів на макетній платі з платою Arduino.
• Світлодіоди (LEDs). Найпростіший спосіб побачити результат роботи вашої програми. Обов’язково візьміть декілька різного кольору.
• Резистори. Це маленькі компоненти, що обмежують силу струму. Для роботи зі світлодіодами зазвичай потрібні резистори номіналом 220 Ом.
• Тактова кнопка. Дозволить додати інтерактивності у ваші проєкти, зчитуючи натискання.

Де це все придбати?

Знайти компоненти для Arduino в Україні дуже легко. Існує багато спеціалізованих інтернет-магазинів електроніки. Просто введіть у пошук «Arduino стартовий набір Україна» або «купити Arduino Uno», і ви знайдете безліч пропозицій. Готові набори часто вигідніші, оскільки містять усе необхідне й одразу, включаючи додаткові датчики, наприклад, фоторезистор чи датчик температури, які знадобляться для майбутніх експериментів.

Проєкт №1: Змушуємо світлодіод блимати (Blink)

Найкращий спосіб навчитися — це практика. «Blink» або «Блимавка» — це класичний перший проєкт, аналог «Hello, World!» у світі програмування мікроконтролерів. Його мета — змусити світлодіод ритмічно вмикатися та вимикатися. Це покаже вам увесь цикл розробки: від збірки схеми до написання та завантаження коду.

Крок 1. Підготовка програмного середовища

Перш ніж збирати схему, налаштуємо програму, в якій будемо працювати.

1. Завантажте та встановіть Arduino IDE з офіційного сайту arduino.cc. Програма доступна для Windows, macOS та Linux.
2. Підключіть вашу плату Arduino до комп’ютера за допомогою USB-кабелю. На платі має засвітитися індикатор живлення.
3. Відкрийте Arduino IDE. Перейдіть до меню «Інструменти» → «Плата» та виберіть вашу модель (наприклад, Arduino Uno).
4. Тепер перейдіть до «Інструменти» → «Порт» і виберіть COM-порт, до якого підключена плата. Зазвичай біля правильного порту буде вказана назва вашої плати.

Крок 2. Збираємо схему на макетній платі

Тепер час попрацювати руками. Не бійтеся, це простіше, ніж здається. Макетна плата дозволяє з’єднувати все без пайки. Струм проходить вздовж металевих рейок всередині плати по горизонталі.

1. Візьміть світлодіод. У нього є дві ніжки різної довжини. Довша — це «плюс» (анод), а коротша — «мінус» (катод).
2. Вставте довгу ніжку світлодіода в отвір навпроти цифрового піна (виходу) №13 на платі Arduino.
3. Коротку ніжку підключіть до піна з позначкою GND (земля) через резистор на 220 Ом. Резистор потрібен, щоб обмежити струм і захистити світлодіод від згоряння. Один кінець резистора з’єднайте з короткою ніжкою, а інший — з піном GND.

Порада: Arduino Uno вже має вбудований світлодіод, підключений до піна 13. Ви можете виконати цей проєкт навіть без зовнішніх компонентів, просто завантаживши код. Але збірка власної схеми дає набагато більше розуміння процесу.

Крок 3. Пишемо та завантажуємо код

Код для Arduino називається «скетч». Він має просту структуру, що складається з двох основних частин: `setup()` та `loop()`.

Скопіюйте цей код у вікно Arduino IDE. Ви також можете знайти його в меню «Файл» → «Приклади» → «01.Basics» → «Blink».

void setup() { pinMode(13, OUTPUT);}void loop() { digitalWrite(13, HIGH); delay(1000); digitalWrite(13, LOW); delay(1000);}

Функція `setup()` виконується один раз при запуску плати. Тут ми за допомогою `pinMode(13, OUTPUT);` кажемо платі, що пін №13 буде працювати на вихід, тобто подавати сигнал. Функція `loop()` виконується у нескінченному циклі. `digitalWrite(13, HIGH);` вмикає світлодіод, подаючи на нього напругу. `delay(1000);` змушує програму чекати 1000 мілісекунд (1 секунду). `digitalWrite(13, LOW);` вимикає світлодіод. Потім знову пауза, і все повторюється. Натисніть кнопку зі стрілкою вгорі вікна IDE, щоб завантажити код на плату. Якщо все зроблено правильно, ваш світлодіод почне блимати!

Рухаємося далі: додаємо інтерактивності за допомогою кнопки

Коли світлодіод успішно блимає, час зробити проєкт інтерактивним. Давайте зробимо так, щоб світлодіод світився лише тоді, коли натиснута кнопка. Це навчить вас зчитувати дані із зовнішнього світу.

Модифікуємо схему

Додамо до нашої попередньої схеми тактову кнопку. Її потрібно підключити до одного з цифрових пінів, налаштованого на вхід. Наприклад, використаємо пін №2. Схема буде виглядати так: одна ніжка кнопки підключається до піна 5V на платі Arduino, інша — до піна №2. Також від піна №2 до землі (GND) потрібно підключити резистор на 10 кОм. Це так званий стягуючий резистор, який забезпечить стабільний низький рівень сигналу, коли кнопка не натиснута.

Оновлюємо код

Новий скетч буде перевіряти стан кнопки у циклі `loop()` та відповідно до нього керувати світлодіодом.

const int buttonPin = 2;const int ledPin = 13;int buttonState = 0;void setup() { pinMode(ledPin, OUTPUT); pinMode(buttonPin, INPUT);}void loop() { buttonState = digitalRead(buttonPin); if (buttonState == HIGH) { digitalWrite(ledPin, HIGH); } else { digitalWrite(ledPin, LOW); }}

Тут ми оголошуємо пін для кнопки (`buttonPin`) як `INPUT`. У головному циклі ми постійно зчитуємо його стан за допомогою `digitalRead(buttonPin)`. Якщо кнопка натиснута, на пін подається високий рівень напруги (`HIGH`), і умова `if` спрацьовує, вмикаючи світлодіод. В іншому випадку світлодіод вимкнений. Завантажте цей код і спробуйте!

Порівняння популярних плат Arduino для початківців

Arduino Uno — це чудовий старт, але екосистема пропонує й інші плати, кожна з яких має свої переваги. Вибір залежить від ваших майбутніх проєктів. Ось невелика таблиця для порівняння найпопулярніших моделей.

Ідеї для наступних кроків та корисні поради

Ваш шлях у світі мікроконтролерів тільки починається. Перші успішні проєкти дають неймовірне відчуття задоволення і надихають на нові звершення. Головне — не зупинятися і постійно пробувати щось нове.

Куди розвиватися після перших успіхів?

Коли ви освоїли блимання світлодіодом і роботу з кнопкою, перед вами відкривається безліч можливостей. Спробуйте реалізувати один із цих проєктів:

• Керування яскравістю світлодіода за допомогою потенціометра (змінного резистора).
• Зчитування даних з фоторезистора для створення пристрою, що реагує на світло (наприклад, нічник).
• Проста метеостанція з датчиком температури та вологості DHT11.
• Парктронік для іграшкової машинки на основі ультразвукового датчика відстані HC-SR04.
• Керування сервоприводом для створення рухомих механізмів, наприклад, маленького маніпулятора.

Декілька порад наостанок

На завершення, кілька дружніх порад, які допоможуть вам отримувати задоволення від процесу. Не бійтеся помилок, вони — невіддільна частина навчання. Електроніка — це наука про спроби та виправлення. Коментуйте свій код. Через тиждень ви подякуєте собі за те, що залишили підказки. Починайте з простого і поступово ускладнюйте завдання. Не варто одразу намагатися зібрати складного робота. Крок за кроком ви дійдете до будь-якої мети. І найголовніше — використовуйте онлайн-ресурси. Спільнота Arduino дуже доброзичлива і завжди готова допомогти новачкам. Успіхів у ваших творчих починаннях!
